DV/ZW-F
Válvula de alívio de pressão e vácuo para tubulação
Features
Tecnologia de 10%
para aumento mínimo de pressão até a abertura total
Estanqueidade extrema
Resulta nas menores perdas possíveis de produto e na redução do impacto ambiental
Manutenção ideal da pressão
Com base na tecnologia de 10%, a pressão de ajuste fica próxima da pressão de abertura, proporcionando manutenção ideal da pressão no sistema em comparação com as tecnologias convencionais de 40% ou 100%
Alta capacidade de vazão
Reduz custos pelo uso de válvulas menores
Uso em áreas com risco de explosão
Pode ser utilizado em áreas com risco de explosão
Design robusto do corpo
(PN 10 e PN 16)
Carga por mola (lado da sobrepressão)
para altas pressões de ajuste
Function and Description
Válvula de alívio de pressão e vácuo com conexão flangeada para uma linha de ventilação
A válvula de tubulação do tipo PROTEGO® DV/ZW-F é uma válvula de alívio de pressão e vácuo combinada, altamente desenvolvida, com flange de conexão para um tubo de alívio. É sobretudo instalada como controle de pressão ou proteção contra refluxo em tubos de alívio de tanques, vasos e aparelhos de processamento e oferece proteção contra pressão e vácuo inadmissíveis. Além disso, evitamse perdas por emissões e impedese a entrada inadmissível de ar até pouco antes de se atingir a pressão de ajuste. A válvula foi projetada de modo que, em caso de sobrepressão inadmissível, as emissões sejam escoadas para um tubo de exaustão, enquanto que com vácuo inadmissível, o ar é aspirado da atmosfera. Por motivos de construção, o disco de vácuo é fabricado com um tamanho nominal menor que o Disco de sobrepressão. Mediante a calibração do disco de pressão por mola atinge-se pressões de ajuste mais altas que no DV/ZW.
Tecnologia de curso pleno
Ao alcançar a pressão de ajuste, a válvula começa a abrir e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Através de investimentos objetivos em pesquisa e desenvolvimento, PROTEGO® conseguiu adaptar o comportamento típico de abertura das válvulas de segurança também às faixas de pressões baixas. Com essa "Tecnologia de curso pleno" é possível definir a pressão de ajuste somente 10% abaixo da pressão admissível do tanque, para escoar a vazão volumétrica necessária. Neste processo, a característica de resposta é igual no lado de pressão e de vácuo, sendo que o alívio de vácuo começa, quando a pressão diferencial entre a pressão atmosférica e o vácuo no tanque for superior à pressão de ajuste do disco de vácuo.. Até alcançar a pressão de ajuste, garante-se a conservação de pressão do tanque com uma estanqueidade muito acima do padrão normal graças à tecnologia de fabricação altamente desenvolvida.
Design de válvula otimizado para máximo desempenho
Esta característica é garantida, entre outros, mediante sedes de válvulas em aço inoxidável de alta qualidade e disco de válvula individualmente lapidado (1), (3) ou com vedação de colchão de ar (2) com selo de FEP de alta qualidade, bem como uma construção robusta do corpo. Depois de aliviar a sobrepressão ou compensar o vácuo, a válvula fecha novamente e permanece estanque. A otimização do corpo da válvula favorável ao fluxo e a construção dos discos de curso pleno são frutos de anos de desenvolvimento, resultando em um funcionamento estável dos discos da válvula, ótimo desempenho e redução da perda de produtos.
Product Data

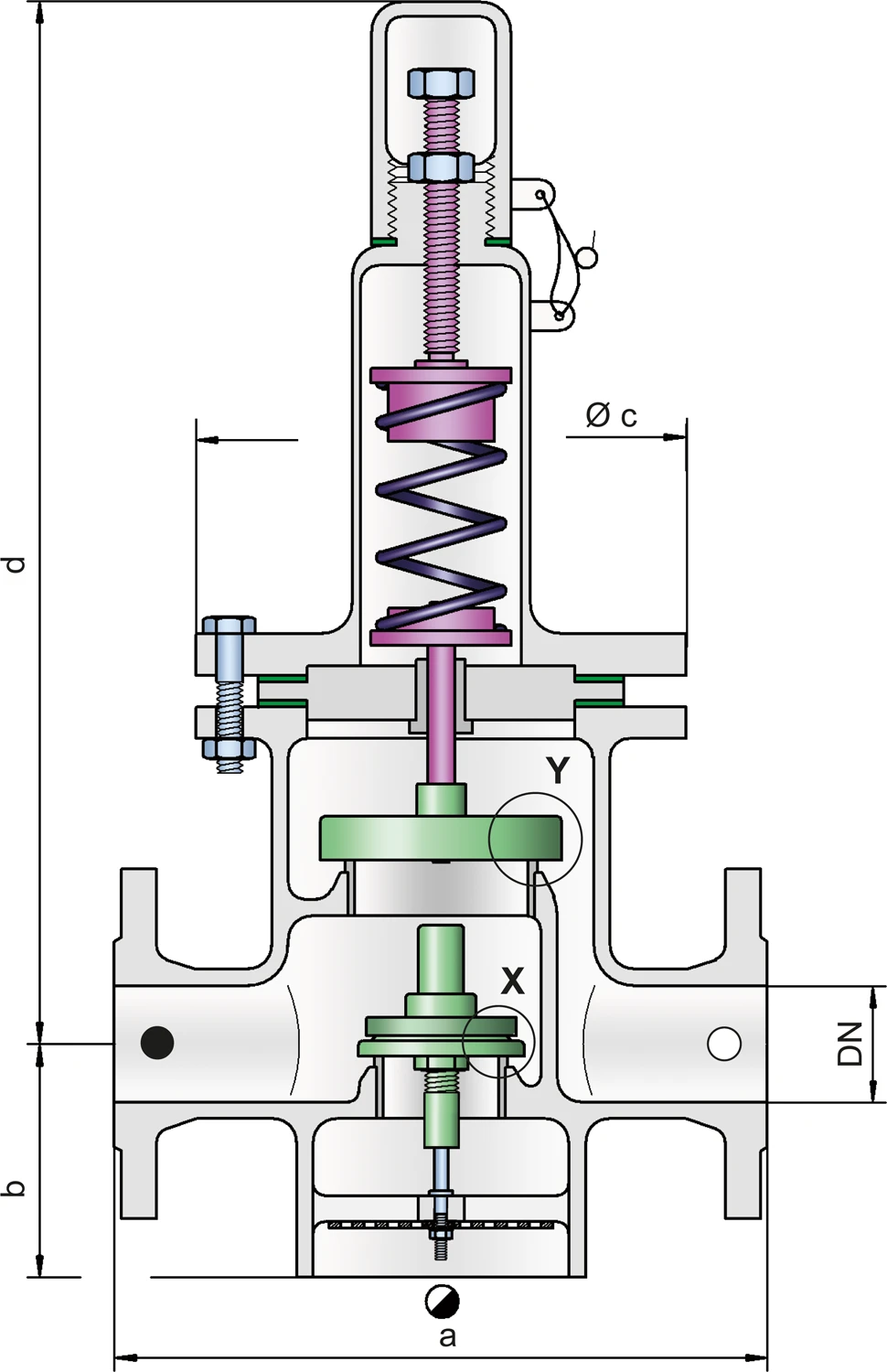

Tabela de dimensões
Para selecionar o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes
| DN | 40 / 1½" | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" |
| a | 280 | 280 | 340 | 390 | 520 |
| b | 85 | 85 | 125 | 140 | 185 |
| c | 210 | 210 | 280 | 310 | 390 |
| d | 565 | 565 | 675 | 805 | 1070 |
Dimensões em mm
DN maiores sob solicitação
Dimensões para a válvula de pressão e vácuo para tubulação com camisa de aquecimento sob solicitação
Seleção do material do corpo
| Execução | A | B |
| Corpo | Aço | Aço inoxidável |
| Camisa de aquecimento (DV / ZW-F-H-...) | Aço | Aço inoxidável |
| Sede de válvula | Aço inoxidável | Aço inoxidável |
| Vedação | PTFE | PTFE |
Os corpos também podem ser fornecidos com revestimento de ECTFE
Materiais especiais sob solicitação
Seleção do material do disco da válvula de pressão
| Execução | A |
| Faixa de pressão [mbar] | >+60 até +500 |
| Disco da válvula | Aço inoxidável |
| Vedação | metálica |
| Mola de pressão | Aço inoxidável |
Materiais especiais sob solicitação
Em caso de ajustes de pressão mais baixos, usar o tipo DV/ZW, ajustes de pressão mais altos sob solicitação
Seleção do material do disco da válvula de vácuo
| Execução | A* | B* | C | D |
| Faixa de pressão [mbar] | -3,5 até -5,0 | <-5,0 até -14 | <-14 até -35 | <-35 até -50 |
| Disco da válvula | Alumínio | Aço inoxidável | Aço inoxidável | Aço inoxidável |
| Vedação | FEP | FEP | metálica | metálica |
* com sobrepressão até, no máx., +150 mbar
Materiais especiais, bem como ajustes de vácuo mais baixos sob solicitação
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Outras conexões sob solicitação
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
Detalhe X
Detalhe X
Detalhe Y
conexão do tanque
alívio de vácuo
alívio de pressão
